圣邦微電子推出一款高效、小型化同步降壓轉換器 SGM61006，支持超低輸入電壓。輸入電壓范圍 1.65V 至 5.5V，適用于在 1.8V 局部電源環境下向下轉換和針對兩節干電池、兩串鋅空氣電池、兩串光電池、銀鋅電池和單節超級電容的應用場景。
該芯片工作在 3.5MHz 高開關頻率且不需要外部補償，是緊湊設計的妥善解決方案。在重負載時以脈寬調制（PWM）模式運行，在輕負載時逐漸降低頻率進入脈沖頻率調制（PFM）模式，在更輕負載時自動進入節電模式（PSM）以保持其高效率。該芯片采用自適應滯后和偽恒定實時控制（AHP-COT）結構，具有優良的負載瞬態性能和輸出穩壓精度。芯片采用符合環保理念的 WLCSP-0.9×1.3-6B-A 綠色封裝，體積小、數據傳輸路徑短、穩定性高、散熱特性佳，符合輕薄短小便攜式設備的需求。
SGM61006 典型特性
SG Micro Corp
1.65V 至 5.5V 輸入電壓范圍；
0.5V 至 VIN 可調輸出電壓；
快速瞬態調節的 AHP-COT 控制結構；
3.5MHz 開關頻率；
效率高達 90%（4.2V轉1.8V）；
低 RDSON MOSFET 開關（100mΩ/95mΩ）；
26μA（典型值）工作靜態電流；
輕載高效的節電模式；
100% 占空比；
輸出放電功能；
電源正常指示 Power Good；
熱關斷保護；
符合環保理念的 WLCSP-0.9×1.3-6B-A 綠色封裝。

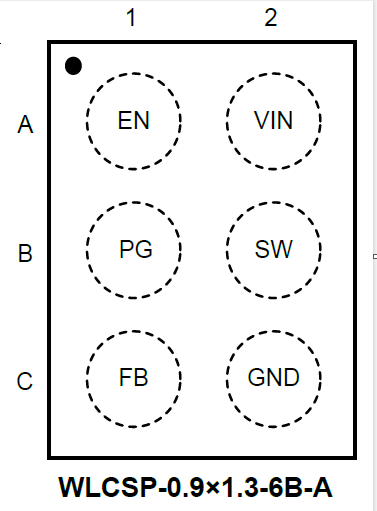

圖 2 SGM61006 封裝引腳定義
SGM61006 輸入欠壓鎖定門限（UVLO）
SG Micro Corp

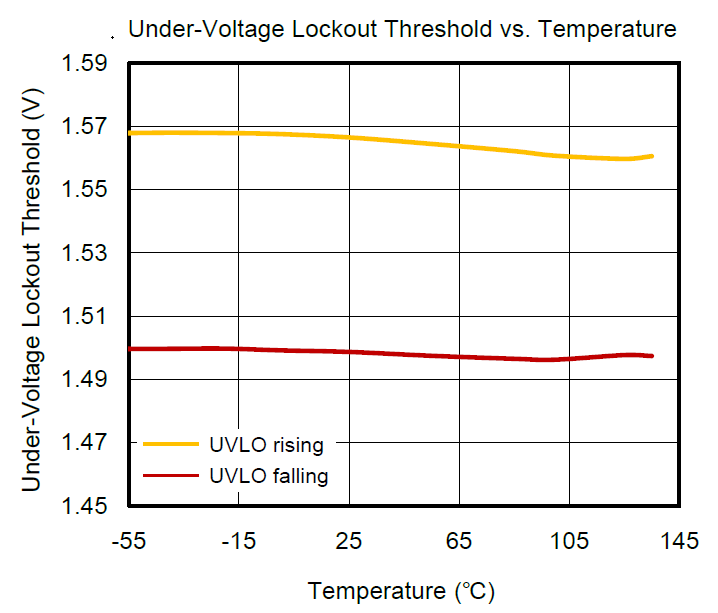

圖 3 SGM61006 輸入欠壓鎖定門限（UVLO）
SGM61006 實測效率曲線

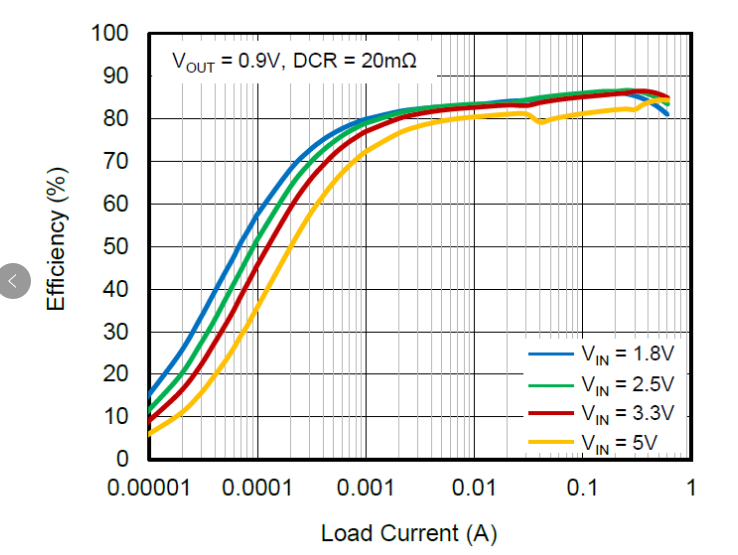

圖 4 SGM61006 實測效率曲線
SGM61006 功能展示
SG Micro Corp

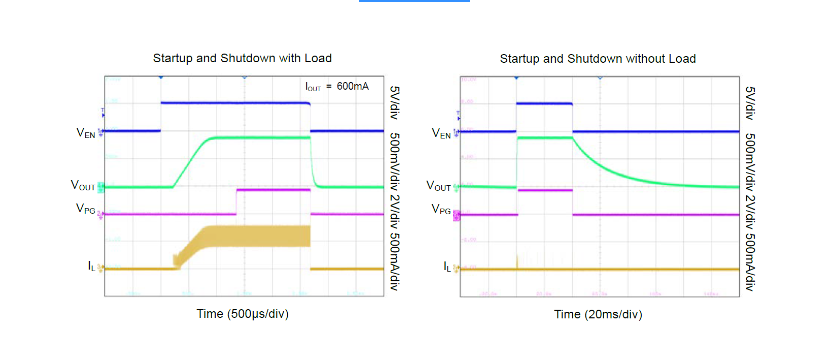

圖 5 EN 引腳控制啟動和關斷
SGM61006 內置軟啟動功能可減小瞬時輸入電流沖擊并確保輸出電壓無過沖。使能控制引腳 EN 和電源正常指示 PG 以及內置 RDIS 輸出放電功能，方便實現系統上下電時序和邏輯控制。

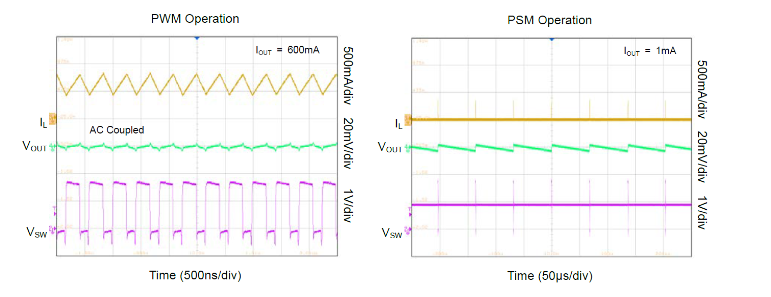

圖 6 PWM/PSM 模式操作
SGM61006 在重負載時，工作在 PWM 模式；在輕負載時，自動降低工作頻率進入 PFM 模式；在更輕負載時，自動切換到 PSM 模式，可從 PWM 模式到 PSM 模式平滑過渡。PSM 模式通過降低開關頻率和最小化靜態電流來實現高效率，同時可有效降低系統待機能耗。

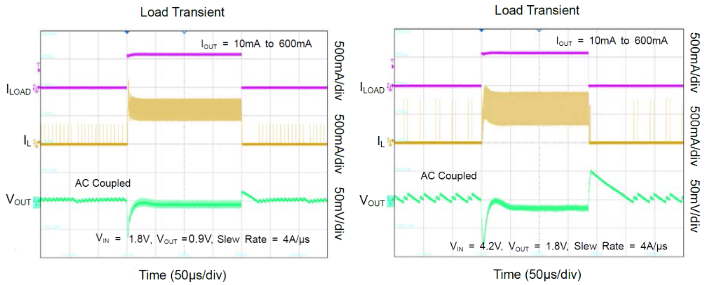

圖 7 10mA 至 600mA 負載動態響應
SGM61006 具有優越的負載瞬態響應能力，滿足系統從休眠到滿載工作的動態需求。
